气动薄膜套筒调节阀

气动薄膜套筒调节阀采用套筒导向，压力平衡式阀芯结构。主要为蒸汽、空气、天然气等气体压缩性流体的降噪而设计的，为适应气体节流和扩散与膨胀，套筒上设有大量的小孔来达到理想的压降。流体通道呈S 流线型，还设有一个改善套筒周围流体平稳流动的导流翼，压降损失小，因此可以允许有大的Cv 值。

产品中心 PRODUCT CENTER

热门产品 — HOT PRODUCT—

气动薄膜调节阀+

气动薄膜单座调节阀+

气动衬氟调节阀+

热门资讯 — HOT NEWS —

全国服务热线：

0523-87885388

139-1840-4049

详情展示

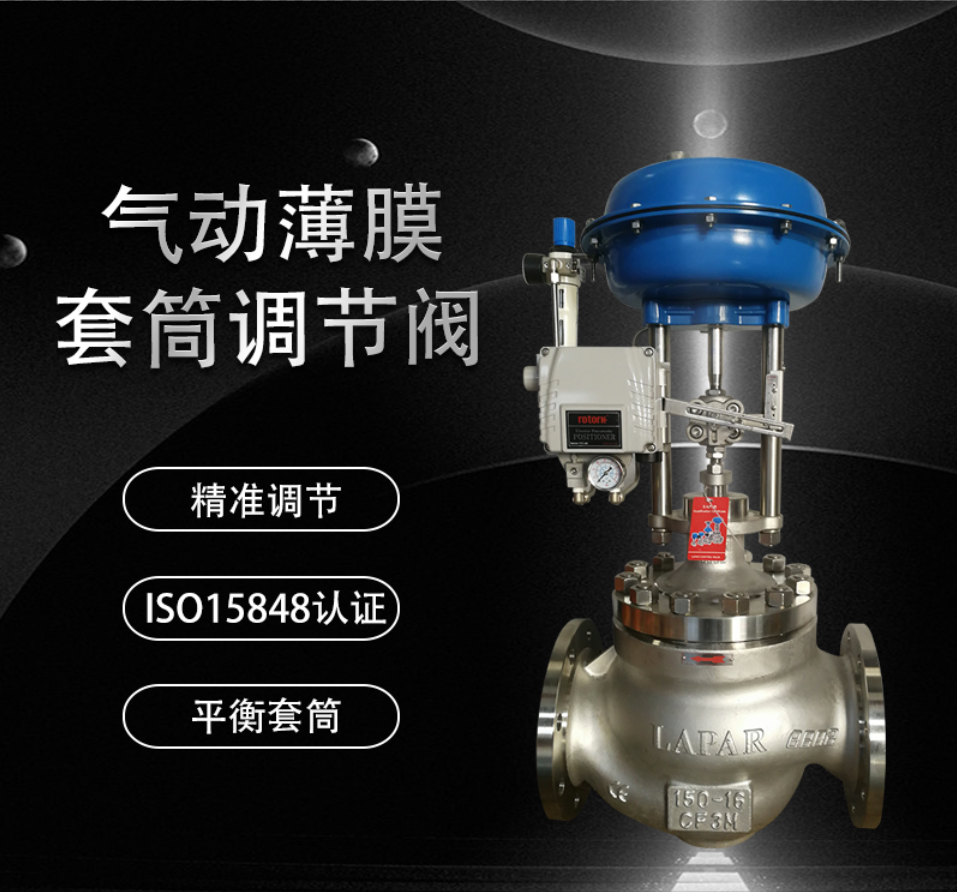

气动薄膜套筒调节阀

精准调节

ISO15848认证

材料甄选

严格检验

精准调节

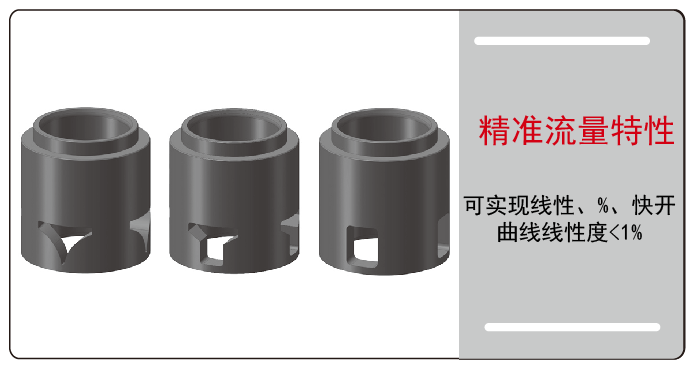

气动薄膜套筒调节阀曲线

线性，%，抛物线，快开等标准流量特性可以用一个数学表达式描述，靠阀芯形状或者阀笼开口形状来实现。

阀芯形状或者阀笼开口形状应该做成什么样子呢？这需要计算推演，从而描绘出曲线形状。


	根据描绘的曲线试制产品后，并不能保证流量特性曲线满足标准曲线的偏差要求，这需要试验测定，不满足则需要重新修正曲线并再次试验，直到合格为止。			现场阀门的开度是怎么提前确定出来呢？肯定不是计算出来的，因为阀门的实际流量特性曲线不能用一个数学表达式来描述，所以只能根据测绘出来的满足偏差要求的实际线性进行插值确定。工况确定了计算CV,再利用实际曲线即可查询开度。

	蓝帕采用NBR膜片+多弹簧薄膜执行器，气源转化为推力更稳定、更快速，带来更好的调节体验。			蓝帕上密封采用的粗糙度为Ra0.2-0.4，同时采用摩擦系数极低的填料，阀门更灵敏，每个细小的信号变化，阀门都能对应走位。

产品解析

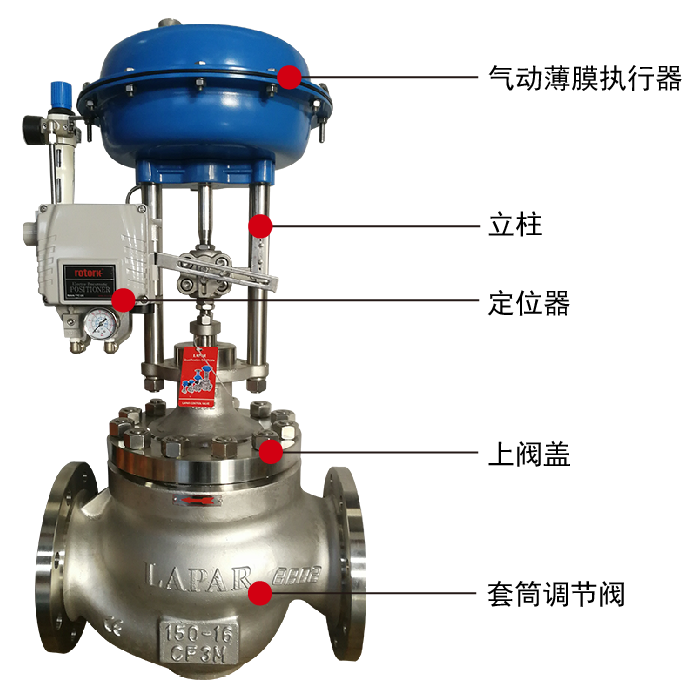

顶装手轮 | 气动薄膜执行器 | 过滤减压阀 | 定位器 | 单座调节阀

* 气动薄膜执行器：利用压缩空气产生推力，实现阀门调节。

* 立柱：采用立柱结构作为支架，高度可自由调节。

* 定位器：接收来自控制系统的4-20MA信号，实现阀门调节，品牌可选。

* 上阀盖：有标准型、低温型、高温型、波纹管型可选，适用于不同的工况。

* 套筒调节阀：满足流体动力学的流道设计、精准的套筒开口曲线形状，精铸工艺。

六大优点


	采用多弹簧执行机构，可有效降低阀门高度，让阀门更小巧，同时弹簧可以套弹簧、弹簧的刚度也有多重选择，从而实现多种推力组合，满足不同的介质压差。既能保证可靠密封，又能有效节约成本。			采用改良的丁晴橡胶，蓝帕实验证明反复动作的寿命较普通丁晴橡胶提高30%，同时耐温也有所提高，正常使用情况下，在调节阀的生命周期内，一般都不需要反复更换。


	采用导向套压紧阀座，更换时，只需打开阀盖，取出导向套，便可取下阀座，无需专业人员，无需专业工具。			蓝帕调节阀多采用不锈钢立柱代替支架，高度可调，简单灵活，特别适合高温低温工况。


	阀体壁厚，蓝帕采用有限元计算，同时根据公司规范适当加厚，一般均比GB26640要求的厚度厚4-40毫米，等于阀体重量增加30%左右。			采用精铸工艺，字体轮廓清晰，表面光滑，自带金属光泽。

接线可用

蓝帕每台调节阀，出厂均完成测试，总共13个测试项目，所有测试结果随货同步发给客户，客户现场安装接线即可使用，简单方便。

气动薄膜套筒调节阀测试

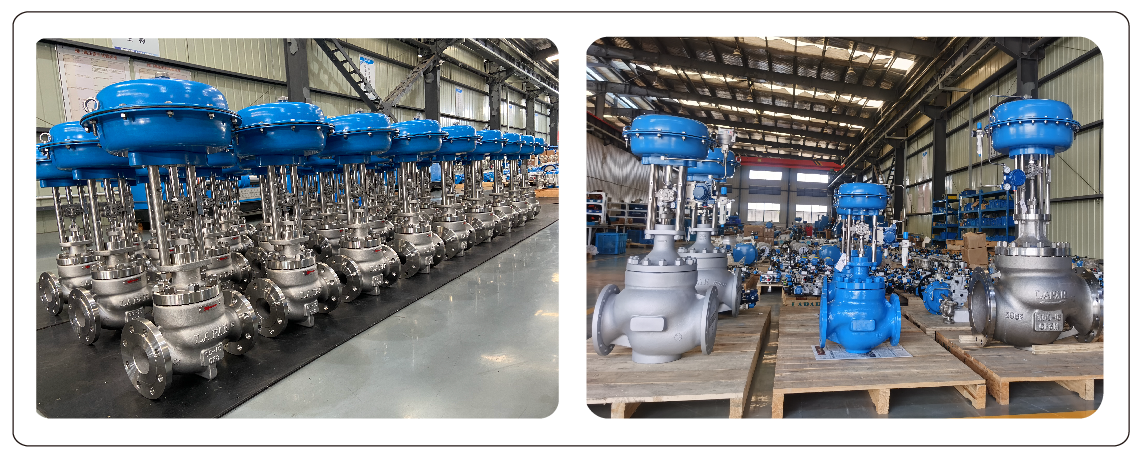

发货照片

气动薄膜套筒调节阀出货图

材料甄选

好料才能出好产品，LAPAR产品所用的材料都来自国内外一线企业，同时公司注重检验，所有型材来料都需抽检合格方可入库，所有铸件均需同时定性和定量检测。所有材料检验报告随产品出具给客户。

气动薄膜套筒调节阀

技术参数
