气动调节球阀

气动调节球阀

气动调节球阀是由气动球阀加阀门电气定位器组合而成,通过给电气定位器输入4-20mA信号从而调整球阀开度,达到调节介质流量,压力,温度等。球阀的阀芯是球形体,由圆形通孔通过轴线,当球旋转90度时,在进、出口处呈现球面,从而截断流体,反之即呈现通孔,供介质通过。球体的内腔为介质提供了小阻力、全通径的流道。

在线咨询 139-1840-4049

详情展示

气动调节球阀



精准调节

材质硬化


材料甄选


严格检验

第三代气动执行器


气动调节球阀气动执行器



1、壳体:铝制壳体的外部和内部的硬质阳极氧化涂层具有极强的抗磨损特性、较低的表面粗糙度和优化的特性。
2、调节螺栓:可进行5°行程调节的外部螺钉位于NAMUR连接的对面,这样在安装电磁阀时,装配特别方便。
3、齿轮轴:碳钢制成的齿轮轴进行了化学镀镍处理,可抵抗外部和内部的腐蚀。齿轮轴还具有防吹出结构设计。
4、弹簧:预载和弹簧在整个行程中提供了更大的输出扭矩和更多的选项。这种设计允许我们很方便地通过安全地更换和调整弹簧的方法来满足关闭或打开阀门所需要的扭矩。
5、位置指示器:多功能位置指示器的主要优点是更适用于机械式或接近式开关。不必买外部位置指示器,就能有好多不同的组合。
6、侧盖:不需要阅读铭牌信息,就能通过侧盖的不同型式来识别双作用或单作用气动执行机构。
7、活塞:活塞进行了防腐蚀处理。采用特殊的加工工艺来避免齿形根部缺陷。在壳体和活塞之间,具有3个方向的低摩擦导向装置。
8、连接标准:所有规格和型号的气动执行机构的开关盒、接近式开关或定位器的安装均符合NAMUR连接标准VDI/VDE3845要求。


不可调?精度差?其实是缺试验数据

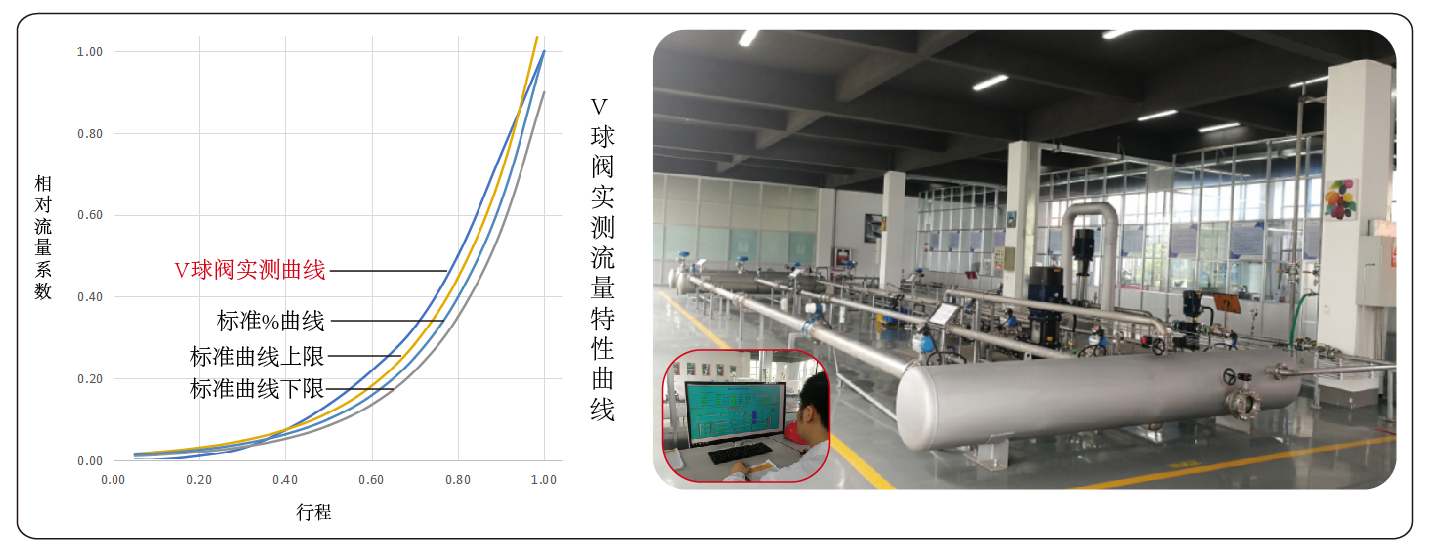

1、V球阀通过改变开口角度和形状可以改变流量特性,反复试验并调整,可以做到非常接近%曲线。
2、其余球阀都是O球,全通径居多,形状固定,流量特性固定。
3、都说球阀不可调?精度差?是这样吗?

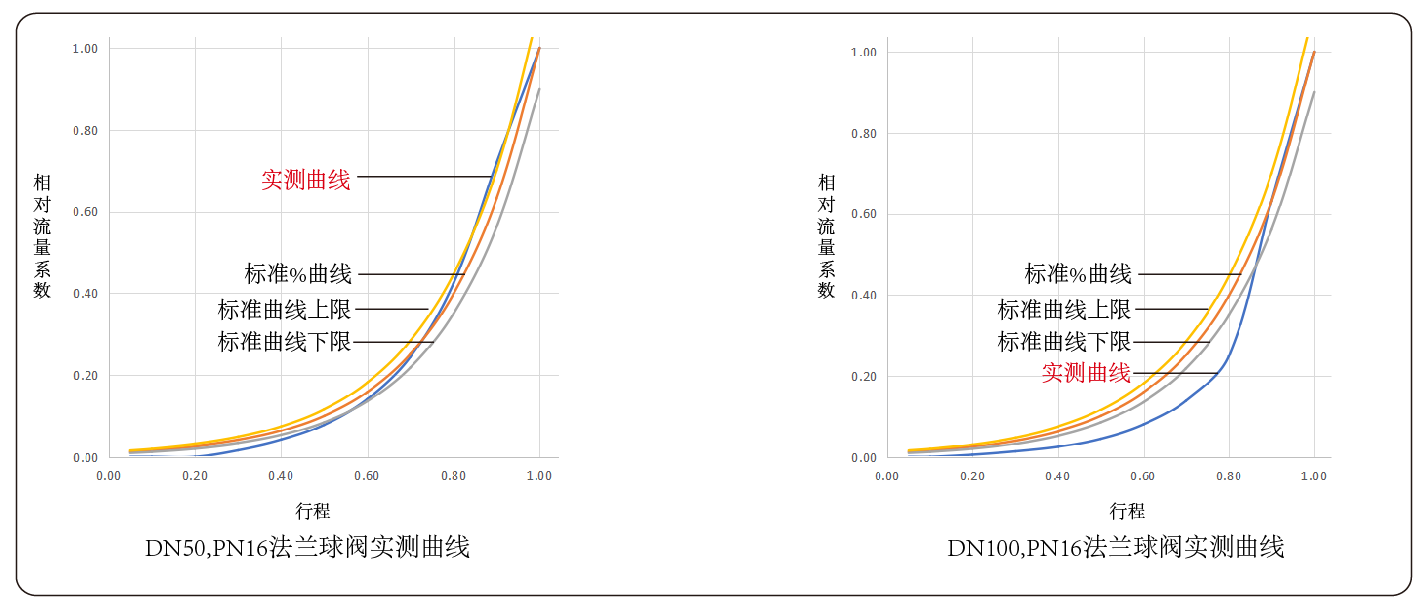

4、列举DN50、DN100的O球流量曲线,可以发现其流量特性也非常接近%,但是O球的流通能力非常强,一般工况按管径选O球做调节,球阀都在一个非常小的开度范围内,自然就会出现精度差,甚至无法调节的现象。
5、调节的本质是把流量范围对应的阀门开度范围尽可能放大并居中,这样就能得到最好的精度。
6、只要有试验数据,球阀做调节,精度高不高,能否可调,自然一目了然。


气动调节球阀

气动调节球阀曲线图


产 品 解 析

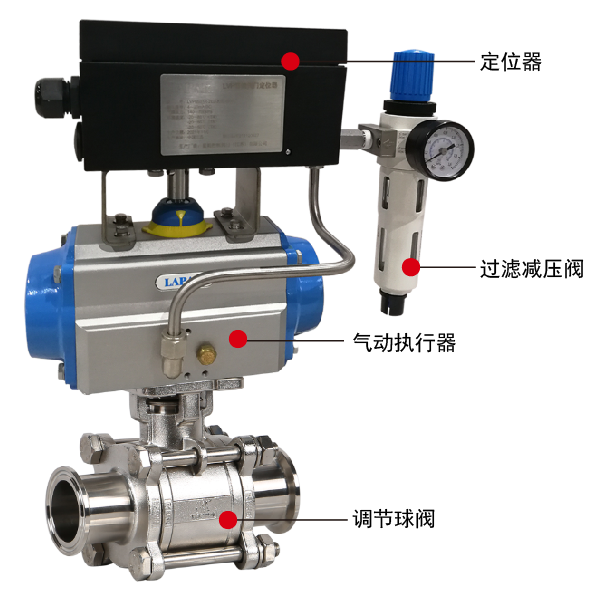

定位器 | 过滤减压阀 | 气动执行器 | 调节球阀


气动调节球阀

* 定位器:分为电气电位器和气气定位器,电气定位器接收来之DCS的4-20MA信号,并驱动阀门达到相应开度,定位器可以选着信号反馈装置,可以把阀门的实际开度再反馈到DCS。气气定位器原理相同,只是采用的是压力信号。

* 气动执行器:采用齿轮齿条结构,将气源压力转化为扭矩,驱动阀门转动。

* 过滤减压阀:对压缩空气进行处理,以达到仪表用气标准。


* 调节球阀:V球用来做调节居多,一个方面是因为可以定制流量特性,另一个方面它的CV值介于O球和调节阀直接,工况对应的流量范围常常能对应一个比较理想的较大开度范围。O球阀虽然流量特性固定,但也可以做调节,但是重点注意其流量对应的开度范围,一旦开度范围很小,将失去调节能力。




完善的球阀体系

法兰球阀 | 螺纹球阀 | 对焊球阀 | 薄型球阀 | 衬氟球阀 | 三通法兰、螺纹、对焊球阀

卫生级两通、三通球阀 | 高压球阀系列 | 塑胶两通、三通球阀 | 四通球阀



气动调节球阀金属硬密封


气动调节球阀薄型球阀

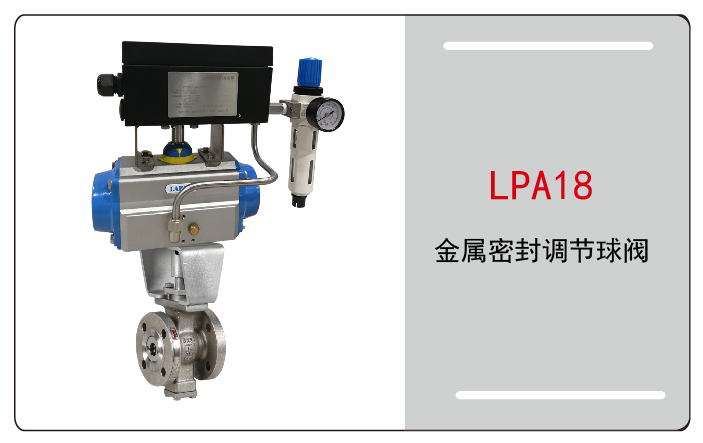

名称:LPA18金属密封调节球阀

适用:高温介质、粘稠介质、含细小颗粒介质

特点:

1、金属密封

2、V级泄漏

3、多种密封表面硬化处理可选

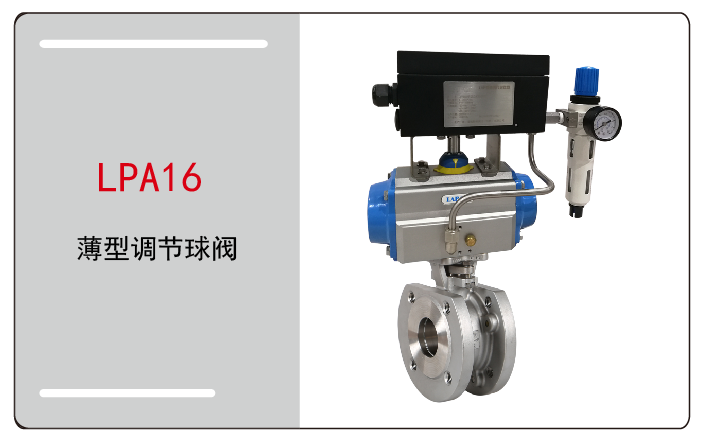

名称:LPA16薄型调节球阀

适用:水、油、气等

特点:

1、法兰端面距小,适用与狭窄空间

2、流通能力强

3、零泄漏




气动调节球阀卫生级


气动调节球阀

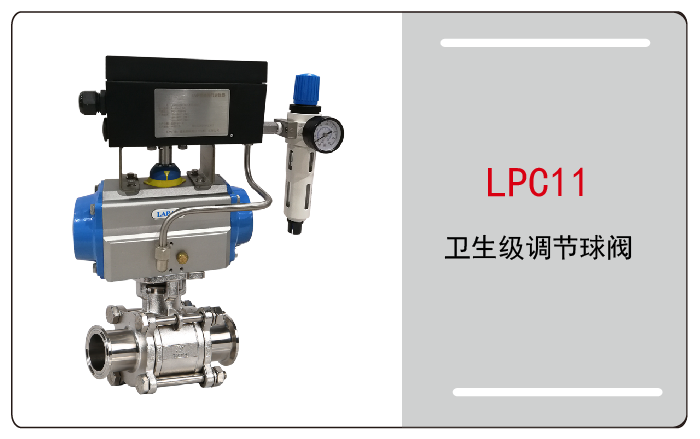

名称:LPC11卫生级球阀

适用:食品、饮料、制药等

特点:

1、微米级抛光

2、介质不挂壁

3、满足3A标准

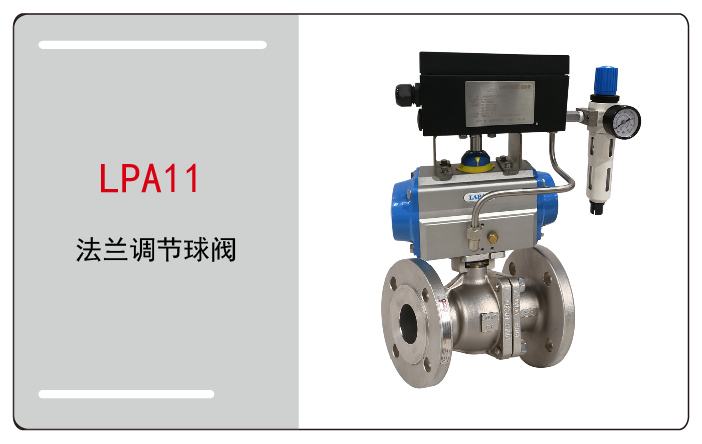

名称:LPA11法兰球阀

适用:水、油、气等

特点:

1、多种阀座材质可选

2、硅溶胶精铸

3、ASME,GB,DIN,JIS等多种连接标准




气动调节球阀V型


气动调节球阀螺纹对焊

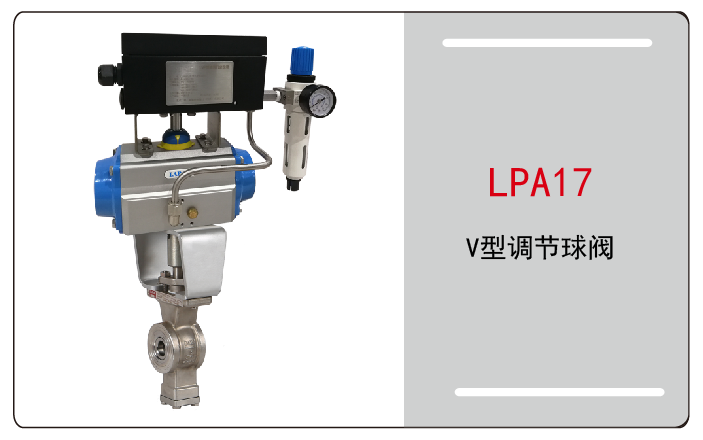

名称:LPA17V型调节球阀

适用:粘稠介质、含细小颗粒介质

特点:

1、本阀门为一个系列,有26个品种

2、压力高达50MPa

3、多种连接方式

4、多种阀座材料可选

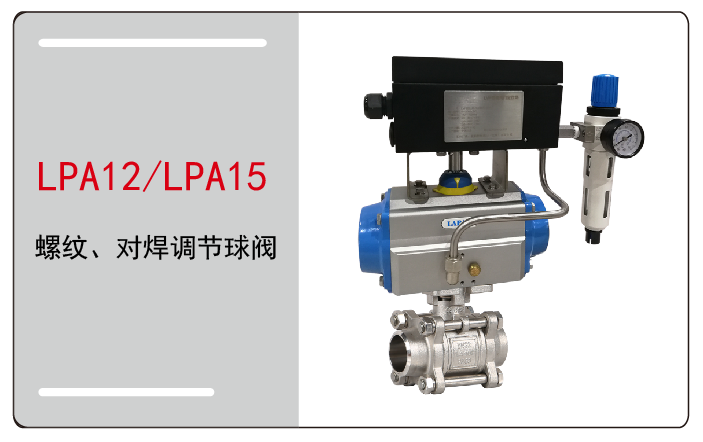

名称:LPA12螺纹球阀,LPA15对焊球阀

适用:水、油、气等

特点:

1、压力为1000psi

2、不锈钢材质,更精致,更耐腐

3、连接方式为螺纹或对焊

4、三片式结构,方便维修更换



材 料 甄 选

好料才能出好产品,蓝帕产品所用的材料都来自国内外一线企业,同时公司注重检验,所有型材来料都需抽检合格方可入库,所有铸件均需同时定性和定量检测。所有材料检验报告随产品出具给客户。


气动调节球阀


技 术 参 数


驱动方式 压缩空气5-7Bar
可选附件 水、油、气




DN

LPA18: 15~200mm

LPA16: 15-150mm

LPC11: 15~100mm

LPA11: 15-500mm

LPA17: 25~400mm

LPA12: 8~100mm

LPA15: 8~100mm

PN

LPA18: 1.6~4.0MPa

LPA16: 1.6~4.0MPa

LPC11: 1.0~6.3MPa

LPA11: 1.6~6.3MPa

LPA17: 1.6~4.0MPa

LPA12: 1.6~6.3MPa

LPA15: 1.6~6.3MPa





连接标准

对夹、法兰、对焊、螺纹、卫生级卡箍

适用介质

水、油、气





适用温度

PTFE:-29~+150℃   EK: -29~+200℃  硬密封:WCB: -29~+425℃


20+放心使用

蓝帕——海内外20+国家和地区的共同选择


气动调节球阀应用行业


5 SERVICES

蓝帕5大服务

气动调节阀 | 电动蝶阀 | 气动球阀

气动调节球阀服务

A1级生产许可 24项专利

CLASS A1 PRODUCTION LICENSE 24 PATENTS

1

2

1

1

1

1

1

1

ON TIME DELIVERY

年产20+万套 货期准时

500强客户选择 20+行业应用 1000+规格型号可选

使用案列工厂实拍

1

1

1

1

2

1

联系蓝帕CONTACT LAPAR

  • 全国咨询热线:0523-87885388
  • 手机电话:139-1840-4049
  • E-MAIL:lp@lapar-valve.com
  • 地址:江苏省泰兴市黄桥工业园区军民路96号
