气动高压调节阀

气动高压调节阀

气动高压调节阀是一种压力平衡式的调节阀,结构紧凑,压降损失小、流量大,可调范围广。阀体采用流体压力不平衡型阀芯结构,特殊的单座阀芯与笼式顶部导向的阀内件组合结构,使其具备单座调节阀的特点外,同时兼有套筒调节阀的动态稳定性,笼式导向套还起到了抗冲刷、防空化的作用。适用于小规格、高压差、高温等苛刻工况,尤其适合于各类浆料、聚合物、及高温介质 。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。

在线咨询 189-3681-1793

产品中心 PRODUCT CENTER
热门产品 — HOT PRODUCT—
热门资讯 — HOT NEWS —

全国服务热线:

0523-87885388

189-3681-1793

详情展示

气动高压调节阀



直通角行可选

精准调节


高达2500LB


严格检验

精 准 调 节

气动高压调节阀精准调节


气动高压调节阀曲线


气动高压调节阀曲线推演


线性,%,抛物线,快开等标准流量特性可以用一个数学表达式描述,靠阀芯形状或者阀笼开口形状来实现。



阀芯形状或者阀笼开口形状应该做成什么样子呢?这需要计算推演,从而描绘出曲线形状。



气动高压调节阀测试


气动高压调节阀CV曲线


根据描绘的曲线试制产品后,并不能保证流量特性曲线满足标准曲线的偏差要求,这需要试验测定,不满足则需要重新修正曲线并再次试验,直到合格为止。



现场阀门的开度是怎么提前确定出来呢?肯定不是计算出来的,因为阀门的实际流量特性曲线不能用一个数学表达式来描述,所以只能根据测绘出来的满足偏差要求的实际线性进行插值确定。工况确定了计算CV,再利用实际曲线即可查询开度。



气动高压调节阀


气动高压调节阀


蓝帕采用NBR膜片+多弹簧薄膜执行器,气源转化为推力更稳定、更快速,带来更好的调节体验。



蓝帕上密封采用的粗糙度为Ra0.2-0.4,同时采用摩擦系数极低的填料,阀门更灵敏,每个细小的信号变化,阀门都能对应走位。



阀 门 优 点

分流合流控制 | 小巧灵敏 | 结实耐用 | 阀体圆润 | 精铸工艺

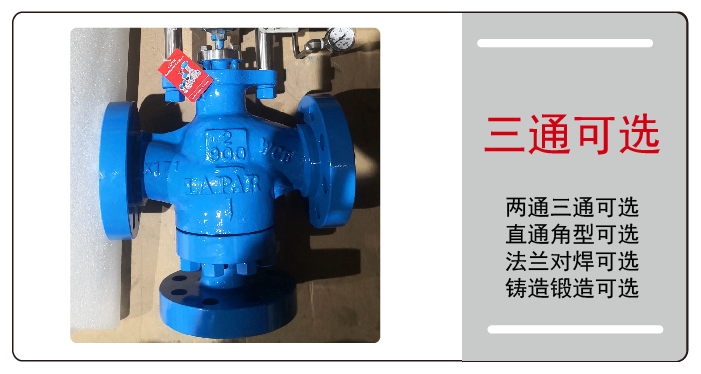

气动高压调节阀三通阀体

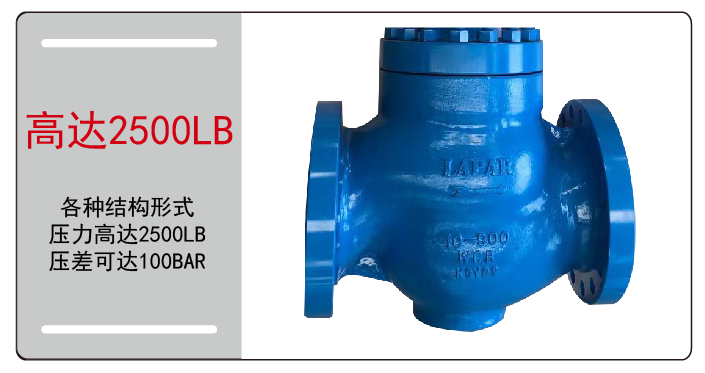

气动高压调节阀可定制高压2500LB


高压阀有两通三通可选,角型高压阀常常使用,法兰密封型式主要使用TG、MT、RJ,对焊是高压阀的常用连接方式,中高压可选用铸件或锻件,高压一般均采用锻件。


高压阀内部结构主要有平衡套筒、低噪音、多级降压、葫芦串阀芯、迷宫等多种形式,蓝帕高压阀公称压力高达2500LB,压差可达100-200BAR。

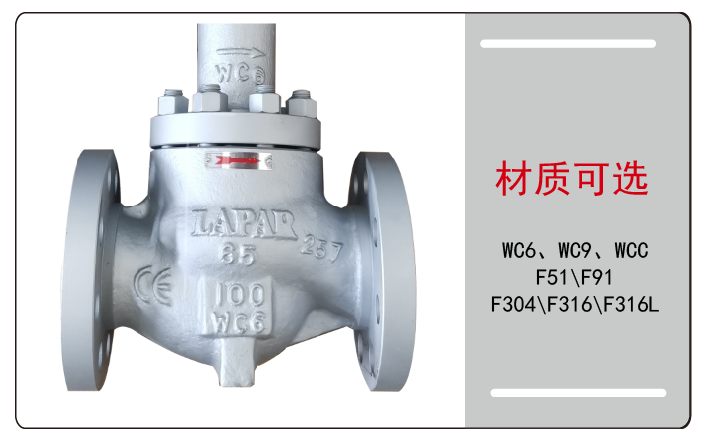

气动高压调节阀阀体

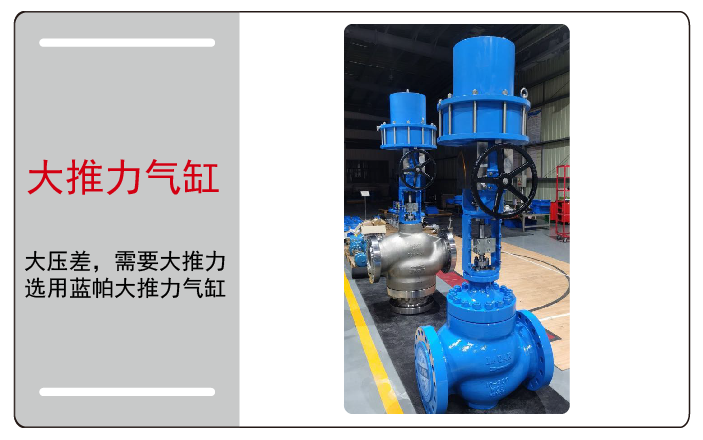

气动高压调节阀大推力气缸


高压阀阀体有多种材质可选,WCB,WCC,WC6,WC9,F91,F51,奥氏体不锈钢等,材质均需要进行热处理,内件加硬方式主要是对焊司太立合金,常见的ST6,STL12

高压阀压力高,一般都伴随着高压差,完全关闭阀门,需要很大的推力,蓝帕一般采用多种薄膜执行机构或者大推力气缸。







高压阀结构变化与选择


1、高压阀的结构形式与压差密切相关,耐压差能力为平衡套筒<低噪音<多级降压<迷宫。
2、高压阀法兰的密封形式与压力密切相关,对焊是较好的高压阀连接方式。
3、中高压阀可选用铸件或锻件,高压阀只能选用锻件。
4、高压阀介质是低进高出还是高进低出,与介质状态和压力有关,使用时必须严格按照箭头方向安装.

阀门结构 泄漏 允许压差 特性曲线精度 耐温 口径 流通能力 其他
平衡套筒单座 比单座大 比单座略低 不高于150 DN25-500
平衡套筒双座 比单座大 比单座略低 DN25-500
低噪音单座 比套筒大 比套筒低 不高于150 DN25-500
低噪音双座 比套筒大 比套筒低 DN25-500
笼式多级降压单座 比低噪音大 比套筒低 不高于150 DN25-500 比低噪音小 要求介质比较干净
笼式多级降压双座 比低噪音大 比套筒低 DN25-500 比低噪音小 要求介质比较干净
阀芯葫芦串多级降压 比低噪音大 低噪音低 DN25-500 比低噪音小 要求介质比较干净
迷宫 比笼式多级大 一般 DN25-200 比笼式多级小 介质要求非常干净

接 线 可 用

蓝帕每台调节阀,出厂均完成测试,总共13个测试项目,所有测试结果随货同步发给客户,客户现场安装接线即可使用,简单方便。


气动高压调节阀测试


材 料 甄 选

好料才能出好产品,LAPAR产品所用的材料都来自国内外一线企业,同时公司注重检验,所有型材来料都需抽检合格方可入库,所有铸件均需同时定性和定量检测。所有材料检验报告随产品出具给客户。


气动高压调节阀检验流程


技 术 参 数


驱动方式 压缩空气2.8-4Bar
适用介质 水、油、气




DN
20-300mm
PN
1.0-26.0MPa




连接标准 GB9113.1,ASME B16.5
可选附件 定位器、过滤减压阀




适用温度 标准型:-27~100℃  高温型:-27~+566℃


20+放心使用

蓝帕——海内外20+国家和地区的共同选择


气动高压调节阀应用图
