气动高压球阀

气动高压球阀

气动高压球阀是由锻造的高压球阀与气动执行器组成,阀体材质均经过硬质及防腐处理,提高了阀体的强度,具有极好的耐压耐磨的优点。气动高压球阀采用三段式阀体,使结构更加紧凑且便于装配,适用于液压油,水,高压气体等介质。可配以阀门定位器输入4-20mA的模拟信号从而控制球芯运转的开度大小,实现对介质压力、流量、温度等参数的比例式调节。

在线咨询 189-3681-1793

产品中心 PRODUCT CENTER
热门产品 — HOT PRODUCT—
热门资讯 — HOT NEWS —

全国服务热线:

0523-87885388

189-3681-1793

详情展示

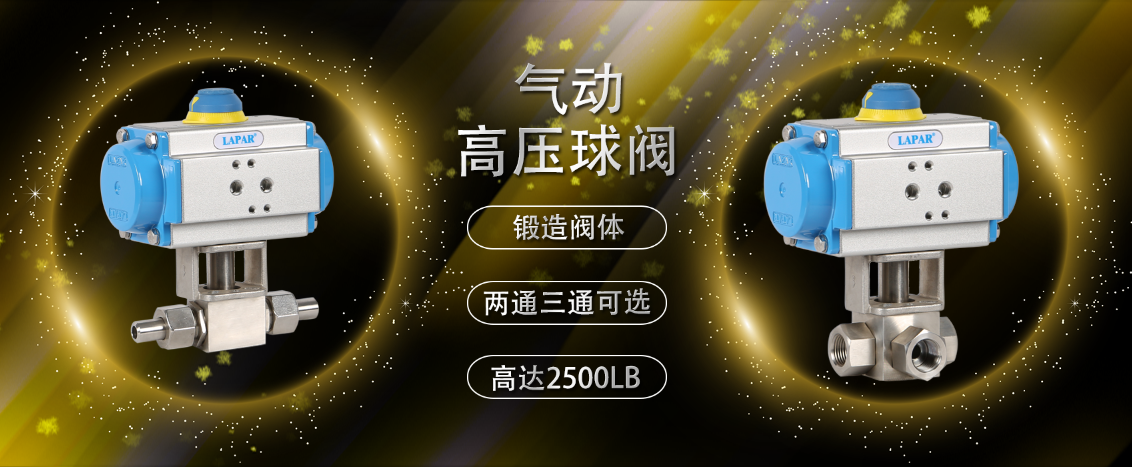

气动高压球阀



高达2500LB

锻件阀体


材料甄选


严格检验

第三代气动执行器


气动高压球阀气动执行器



1、壳体:铝制壳体的外部和内部的硬质阳极氧化涂层具有极强的抗磨损特性、较低的表面粗糙度和优化的特性。
2、调节螺栓:可进行5°行程调节的外部螺钉位于NAMUR连接的对面,这样在安装电磁阀时,装配特别方便。
3、齿轮轴:碳钢制成的齿轮轴进行了化学镀镍处理,可抵抗外部和内部的腐蚀。齿轮轴还具有防吹出结构设计。
4、弹簧:预载和弹簧在整个行程中提供了更大的输出扭矩和更多的选项。这种设计允许我们很方便地通过安全地更换和调整弹簧的方法来满足关闭或打开阀门所需要的扭矩。
5、位置指示器:多功能位置指示器的主要优点是更适用于机械式或接近式开关。不必买外部位置指示器,就能有好多不同的组合。
6、侧盖:不需要阅读铭牌信息,就能通过侧盖的不同型式来识别双作用或单作用气动执行机构。
7、活塞:活塞进行了防腐蚀处理。采用特殊的加工工艺来避免齿形根部缺陷。在壳体和活塞之间,具有3个方向的低摩擦导向装置。
8、连接标准:所有规格和型号的气动执行机构的开关盒、接近式开关或定位器的安装均符合NAMUR连接标准VDI/VDE3845要求。


气动高压阀


大口径系列 | 小口径系列


气动高压球阀

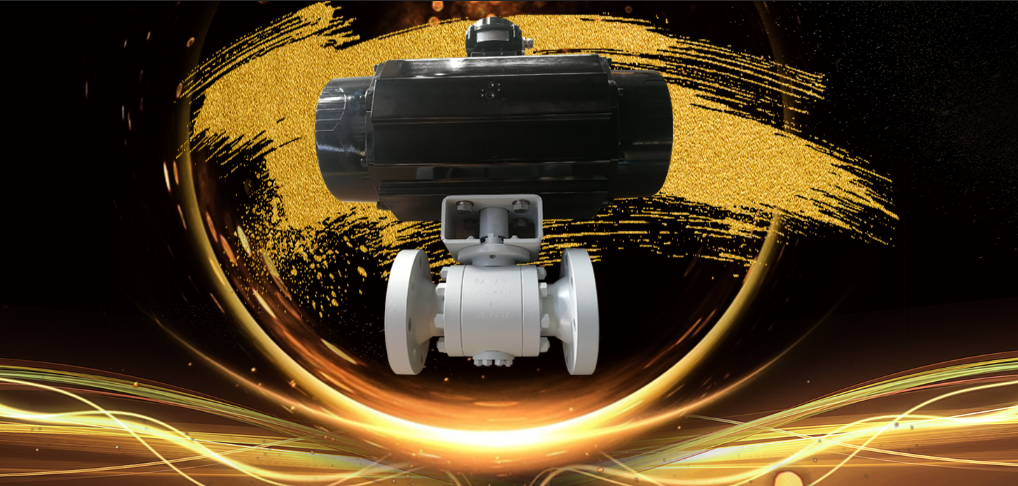

气动高压球阀实物图


阀 门 优 点



气动高压球阀特点


气动高压球阀

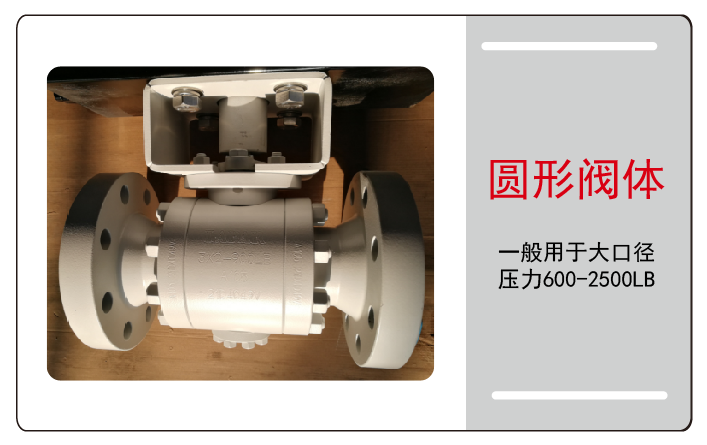

大口径高压阀多采用圆形结构,阀体锻件,压力600-2500LB。

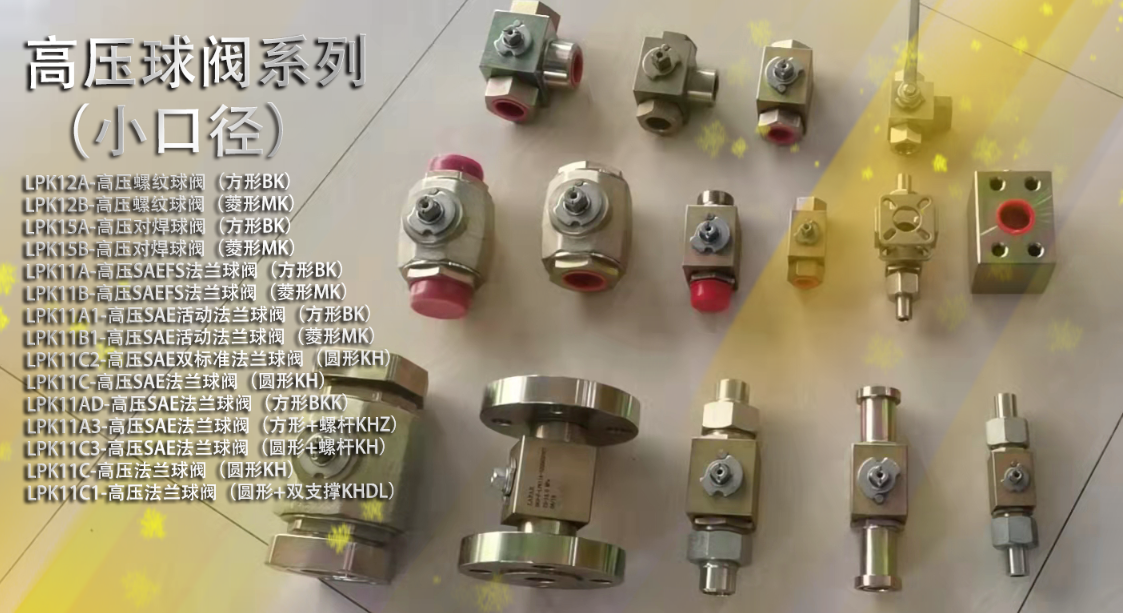

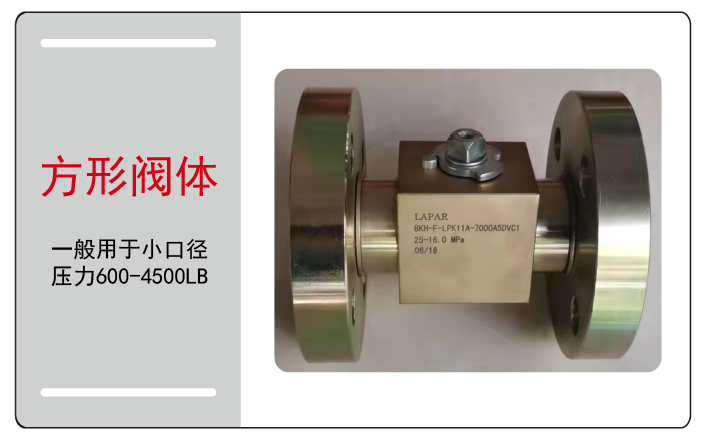

小口径高压阀多采用方形或菱形结构,阀体锻件或型材,压力600-4500LB,该系列包括22个品种。




气动高压球阀


气动高压球阀

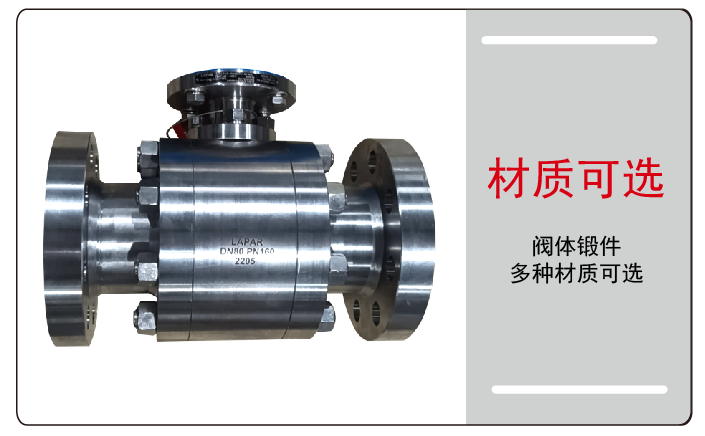

蓝帕高压阀广泛用于各行各业,材质包括A105,304,316,316L,2205等。

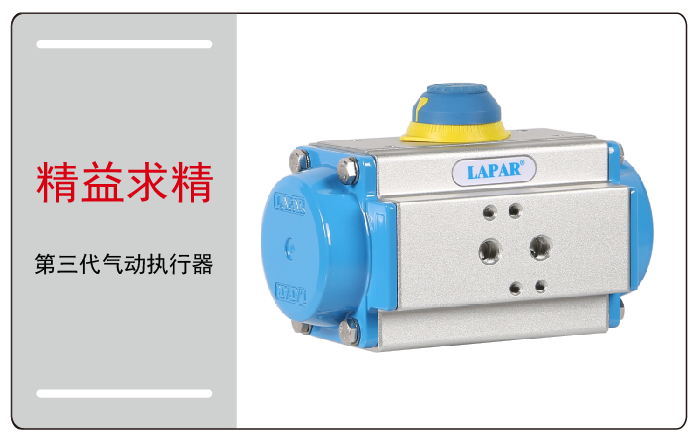

采用第三代气动执行器,质量稳定,寿命长。



加 工 过 程

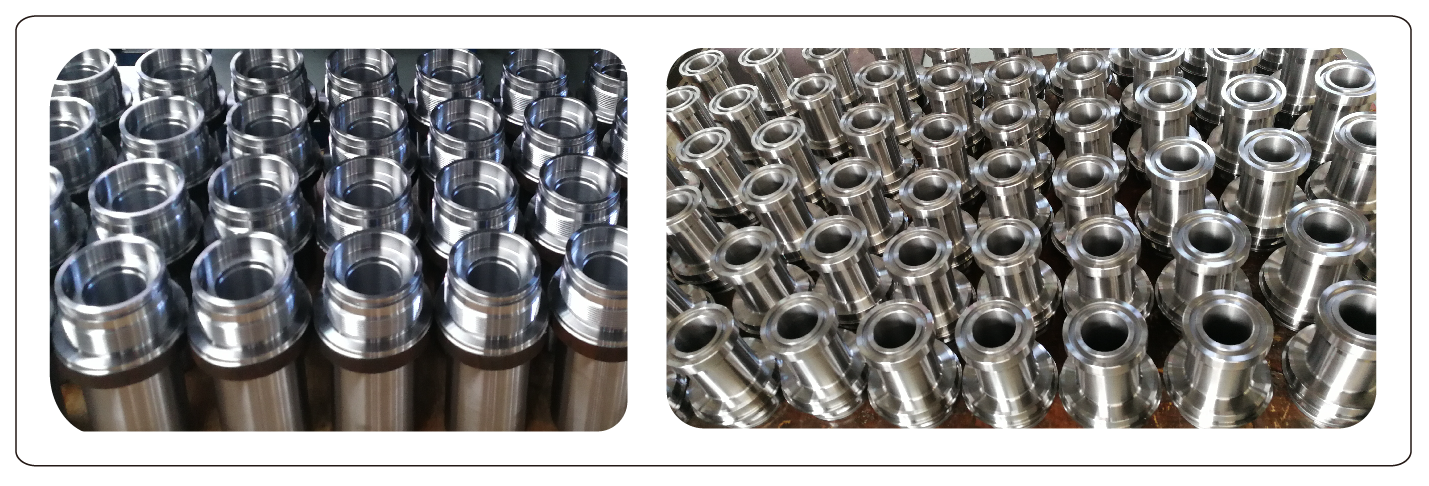

气动高压球阀零件图

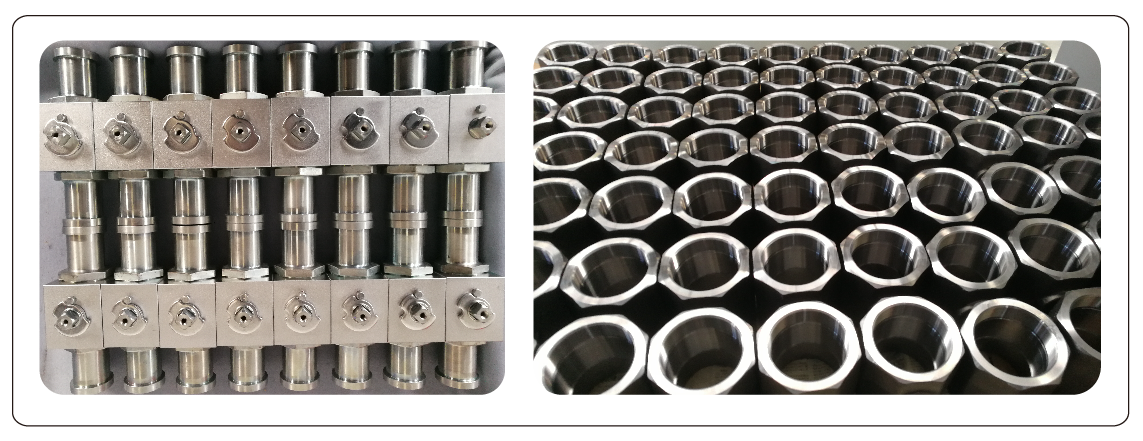

气动高压球阀阀体图

材 料 甄 选

好料才能出好产品,蓝帕产品所用的材料都来自国内外一线企业,同时公司注重检验,所有型材来料都需抽检合格方可入库,所有铸件均需同时定性和定量检测。所有材料检验报告随产品出具给客户。


气动高压球阀





技 术 参 数


驱动方式 压缩空气5-7Bar
可选附件 水、油、气




DN

10-50mm

PN

10.0-50.0MPa





连接标准

法兰、对焊、螺纹、

适用介质

高压气体、液体





适用温度

Nylon:-29~+120℃、POM&PTFE:-29~+150℃   TFM4215: -29~+200℃  PEEK: -29~+280℃


20+放心使用

蓝帕——海内外20+国家和地区的共同选择


气动高压球阀应用行业


5 SERVICES

蓝帕5大服务

气动调节阀 | 电动蝶阀 | 气动球阀

气动高压球阀服务

A1级生产许可 24项专利

CLASS A1 PRODUCTION LICENSE 24 PATENTS

1

2

1

1

1

1

1

1

ON TIME DELIVERY

年产20+万套 货期准时

500强客户选择 20+行业应用 1000+规格型号可选

使用案列工厂实拍

1

1

1

1

2

1
