气动V型球阀

气动V型球阀

气动V型球阀是一种球芯通道设计成V型状开口的阀门,具有精确的流量特性和控制功能。通过0-90度的旋转动作,来达到流量的调节。阀座与球面之前无间隙摩擦,具有优良的剪切力和自洁能力。

在线咨询 189-3681-1793

产品中心 PRODUCT CENTER
热门产品 — HOT PRODUCT—
热门资讯 — HOT NEWS —

全国服务热线:

0523-87885388

189-3681-1793

详情展示

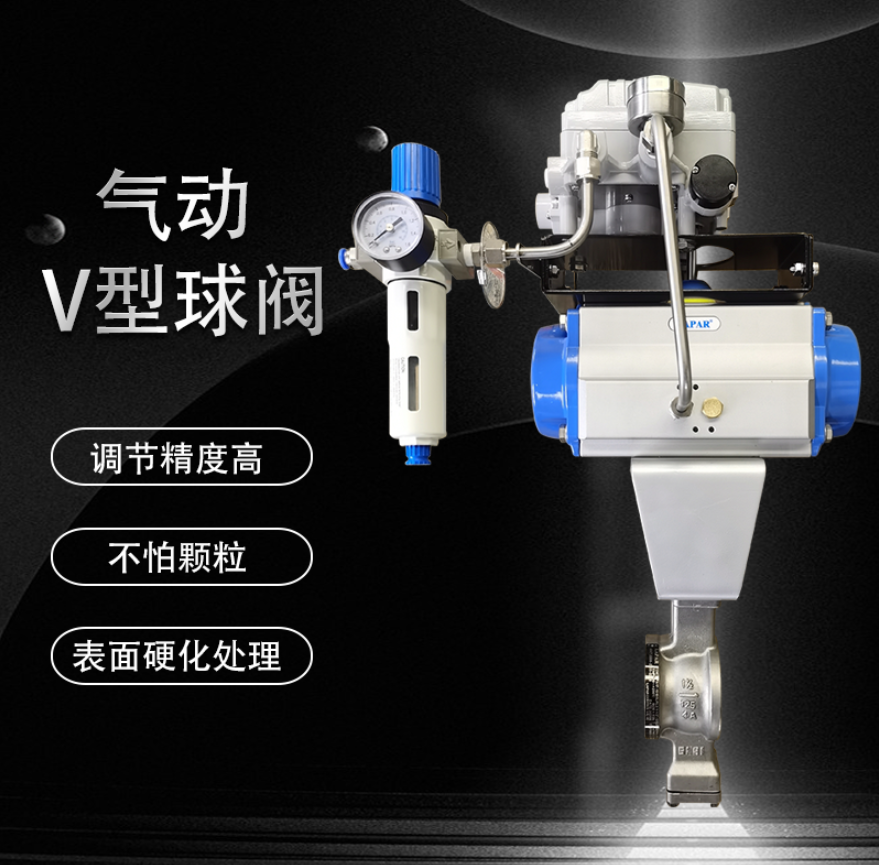

气动V型球阀



精准调节

材质硬处理


材料甄选


严格检验

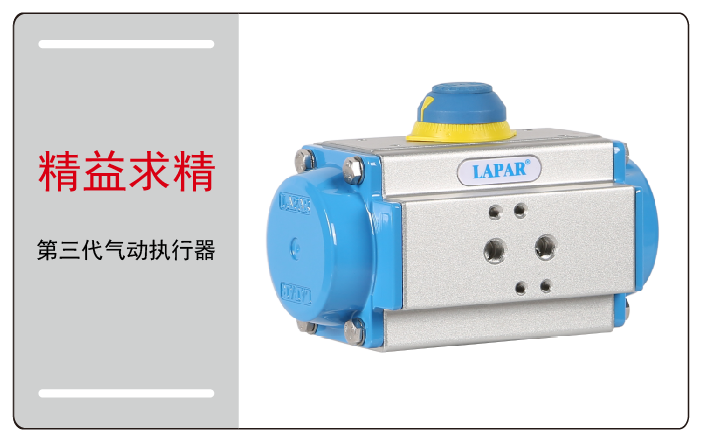

第三代气动执行器


气动V型球阀气动执行器



1、壳体:铝制壳体的外部和内部的硬质阳极氧化涂层具有极强的抗磨损特性、较低的表面粗糙度和优化的特性。
2、调节螺栓:可进行5°行程调节的外部螺钉位于NAMUR连接的对面,这样在安装电磁阀时,装配特别方便。
3、齿轮轴:碳钢制成的齿轮轴进行了化学镀镍处理,可抵抗外部和内部的腐蚀。齿轮轴还具有防吹出结构设计。
4、弹簧:预载和弹簧在整个行程中提供了更大的输出扭矩和更多的选项。这种设计允许我们很方便地通过安全地更换和调整弹簧的方法来满足关闭或打开阀门所需要的扭矩。
5、位置指示器:多功能位置指示器的主要优点是更适用于机械式或接近式开关。不必买外部位置指示器,就能有好多不同的组合。
6、侧盖:不需要阅读铭牌信息,就能通过侧盖的不同型式来识别双作用或单作用气动执行机构。
7、活塞:活塞进行了防腐蚀处理。采用特殊的加工工艺来避免齿形根部缺陷。在壳体和活塞之间,具有3个方向的低摩擦导向装置。
8、连接标准:所有规格和型号的气动执行机构的开关盒、接近式开关或定位器的安装均符合NAMUR连接标准VDI/VDE3845要求。


精 准 调 节

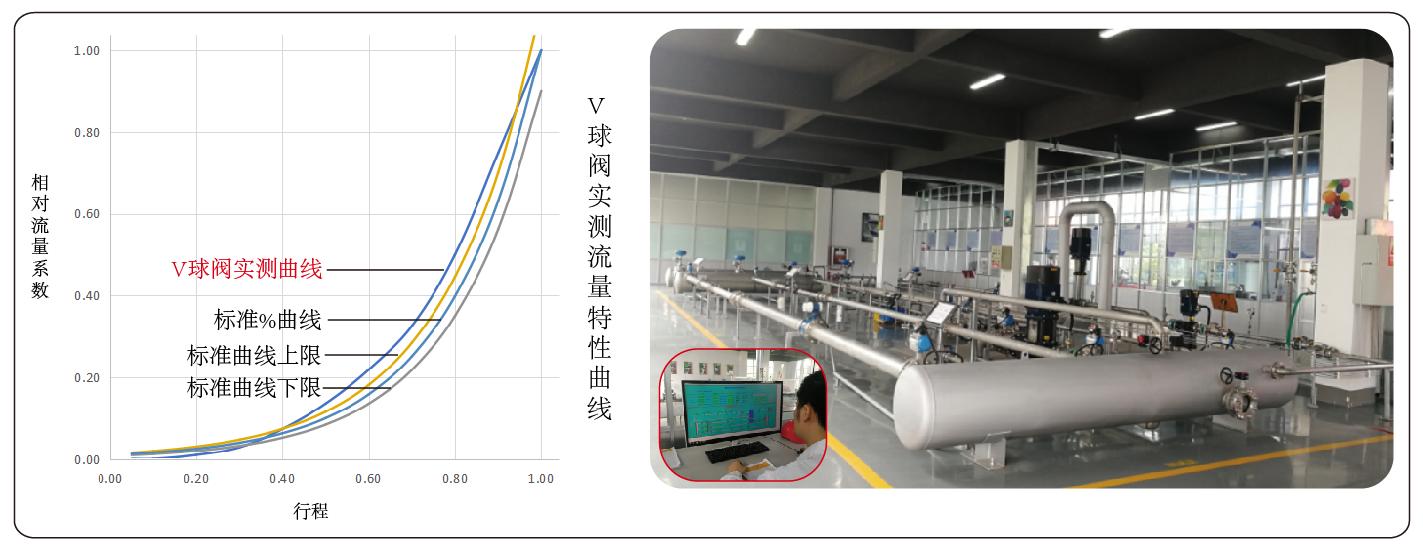

蓝帕通过不断改变开口形状,在实验室反复测试,再修正曲线,让V球阀的实测流量特性曲线接近理想%曲线,从而获得和调节阀一样的调节性能,但是其流通能力比同口径调节阀大30-40%。


气动V型球阀测试图


产 品 解 析

开度指示 | 零点微调 | 标准平台 | 阀板加劲肋 | 多标准连接

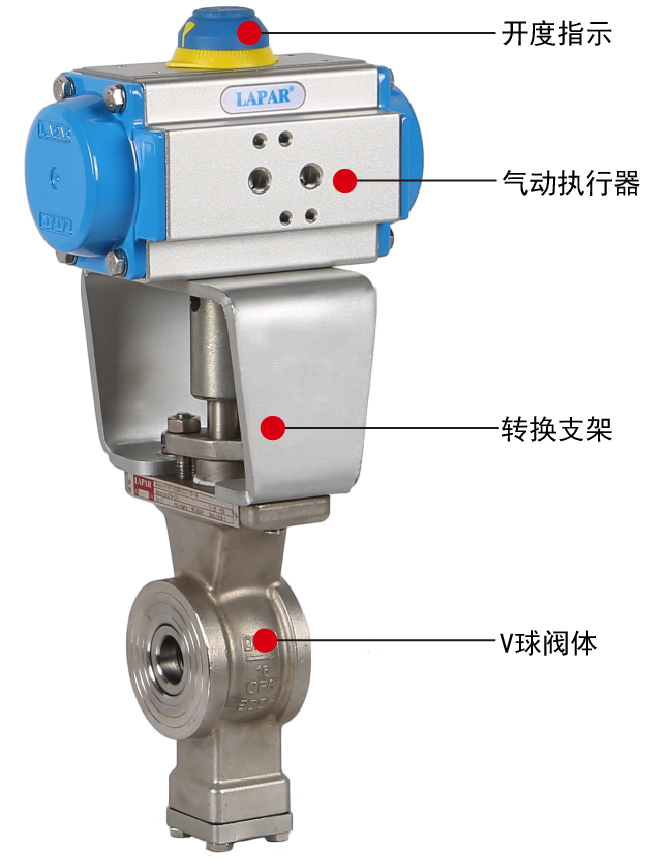

气动V型球阀

* 开度指示:执行器顶部有开度指示标志,显示阀门实际开度。

* 气动执行器:采用齿轮齿条结构,将气源压力转化为扭矩,驱动阀门转动。

* 转换支架:通过转换支架连接阀体与执行器,也可用来散热。


* V球阀体:阀球采用V型开口,V型开口分两类,一类做截断用,多用来过一些含纤维或细小颗粒的介质;另一类做调节用,开口大小和形状通过计算确定,让阀门的流量特性尽可能接近%曲线。




阀 门 优 点

光滑耐看 | V型设计 | 法兰对夹可选 | 第三代执行器



气动V型球阀优点


气动V型球阀特点

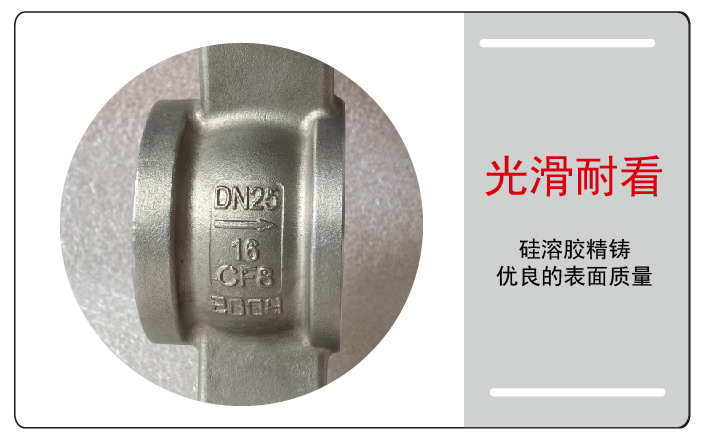

V球阀阀体采用精铸工艺,表面粗糙度低,外观漂亮,让人爱不释手。

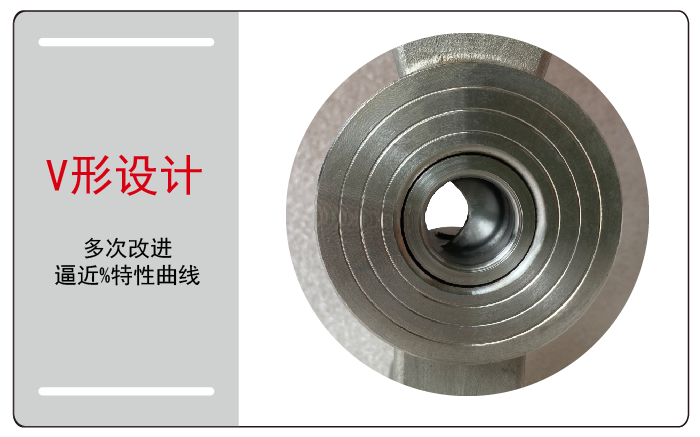

蓝帕通过不断改变开口形状,让V球阀的实测流量特性曲线接近理想%曲线。



气动V型球阀特点


气动V型球阀特点

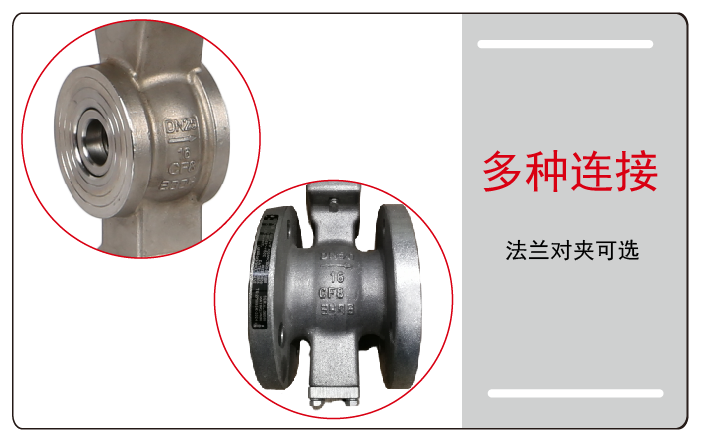

V球阀有法兰和对夹连接可选,可选多种法兰标准,连接无忧。

采用第三代气动执行器驱动阀门,寿命远高于阀座寿命,故障率低。

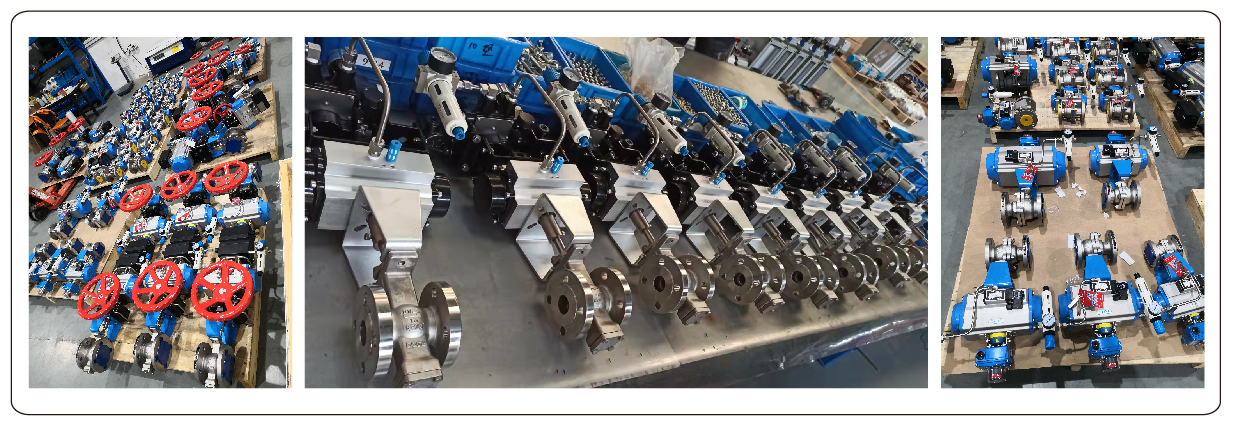

发 货 照 片


气动V型球阀实物图


材 料 甄 选

好料才能出好产品,蓝帕产品所用的材料都来自国内外一线企业,同时公司注重检验,所有型材来料都需抽检合格方可入库,所有铸件均需同时定性和定量检测。所有材料检验报告随产品出具给客户。


气动V型球阀


技 术 参 数


驱动方式 压缩空气5-7Bar
适用介质 水、油、气




DN
25-400mm
PN
1.6-4.0MPa




连接标准 GB9113.1,ASME B16.5
可选附件 限位开关、电磁阀、过滤减压阀、手轮等




适用温度 PTFE和RTFE:-29~150℃,EK:-29~200℃  硬密封 WCB:-29~+425℃


20+放心使用

蓝帕——海内外20+国家和地区的共同选择
