气动薄膜三通分流调节阀结构特点【蓝帕阀门】

气动薄膜三通分流调节阀的阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向，在某些场合可以替代两个二通阀和一个三通接管进而得到广泛应用。常用于热交换器的两种流体分配调节，也可用于简单的配比调节。该阀广泛应用于气体，液体，蒸汽等介质的工况。

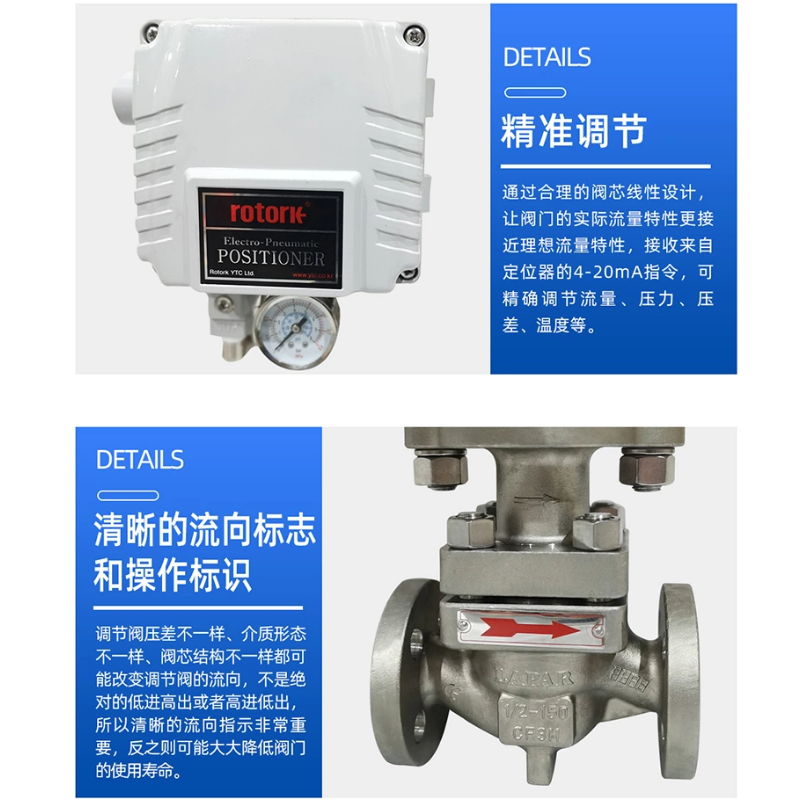

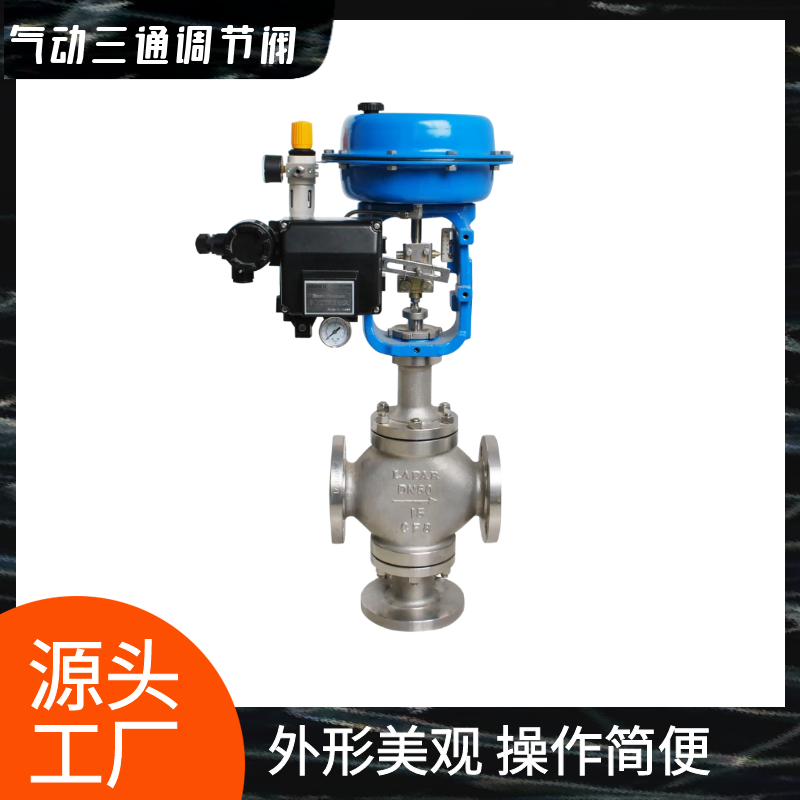

气动薄膜三通分流调节阀工作原理是由气动执行机构和三通分流调节阀组成。工作是以气源为驱动力，定位器为基础，接受模拟信号4-20毫安控制气源大小及调节阀行程的一款阀门，通过对调节阀阀芯的比例控制可实现对压力、流量、温度等进行合理的分配。气动薄膜三通分流调节阀用于调节互相连接的三通管道场合，为一个进口和两个出口，将一种流体分成两路，当调节阀关闭一个出口的同时，就打开另一个出口。分流阀的阀芯位于两阀座之外，这样设计阀芯，可以使流动方向将阀芯处于流开状态，分流调节阀能随介质的流动进而稳定操作。

气动薄膜三通分流调节阀的结构特点:

1.气动薄膜三通分流调节阀工作时，一个通路处全关，另一个通路在全开的位置，关闭时受力与单座阀相似。

2.气动薄膜三通分流调节阀是由单、双座阀改型而成，并利用阀芯自身导向，更换气开气闭时，必须更换执行机构。

3.气动薄膜三通分流调节阀阀芯与套筒阀的套筒一样，其节流面积又开打窗口和打小孔两种，后者有降低噪声、减少共振的功能。

蓝帕公司生产的气动薄膜三通分流调节阀广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。产品压力等级有PN1.6 4.0 6.4MPa等；公称通径DN25~300mm；适用流体温度有-40℃~+450℃；按温度高低配用不同阀盖可分常温型、高温型两种。泄漏等级有II级、IV级；流量特性为直线和等百分比。多种品种规格可供选择，总有一款适合您。
