阀门在我们日常生活中随处可见，可谓屡见不鲜，卫生级花洒上的角阀，消防上的球阀，污水管道里的蝶阀等，平凡的钢铁却发挥着巨大的作用。但随着工业大发展，工艺要求愈严格，气动薄膜调节阀作为精准流量调节的自控阀门已经铺入市场，但事实上还是有很多阀友对这种薄膜调节阀如何运作，如何调节一知半解，作为混迹阀门圈10年的老手，今天就简单直白地带领大家快速了解气动薄膜调节阀的原理。

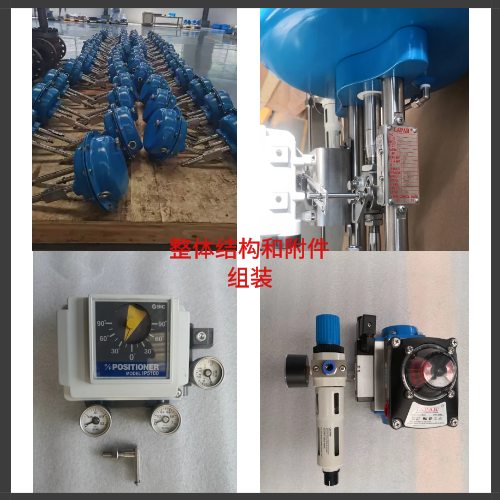

1. 气动薄膜调节阀的整体结构和附件组装：主要由阀体、气动薄膜头、过滤减压阀和阀门定位器四部分组成。

2. 气源部分：现场一般是气源手阀，到气源过滤器（过滤减压阀）进入阀门定位器

3. 通过定位器控制功能，按照一定的比例气源进入执行机构，使气源压力压缩弹簧，从而打开一定的开度

那么阀门是如何运作的，我们以单作用气开阀为例

1. 我们执行机构上部分称“膜头”，“膜头”里面分膜片上下两部分，膜片上面为弹簧，下面为气腔，为密闭空间，气源压迫膜片而压缩弹簧，从而通过拉杆拉动阀芯，使阀门打开。

2. 定位器利用PID闭环控制，先是定位器输出气压，使阀门打开，同时阀杆会带动定位器的反馈杆移动，发生位移，定位器根据位移判断阀门的开度占比，醉大位移100%，醉小是0，根据比例控制气源的输出，从而控制阀门的开度。

现在给大家留个小问题，气动薄膜调节阀通常会遇到哪些问题呢？又该如何解决的呢？下次我们再来分析啦。
